E2 set
TS 23 Entwicklungssystem Störfestigkeit
-
-

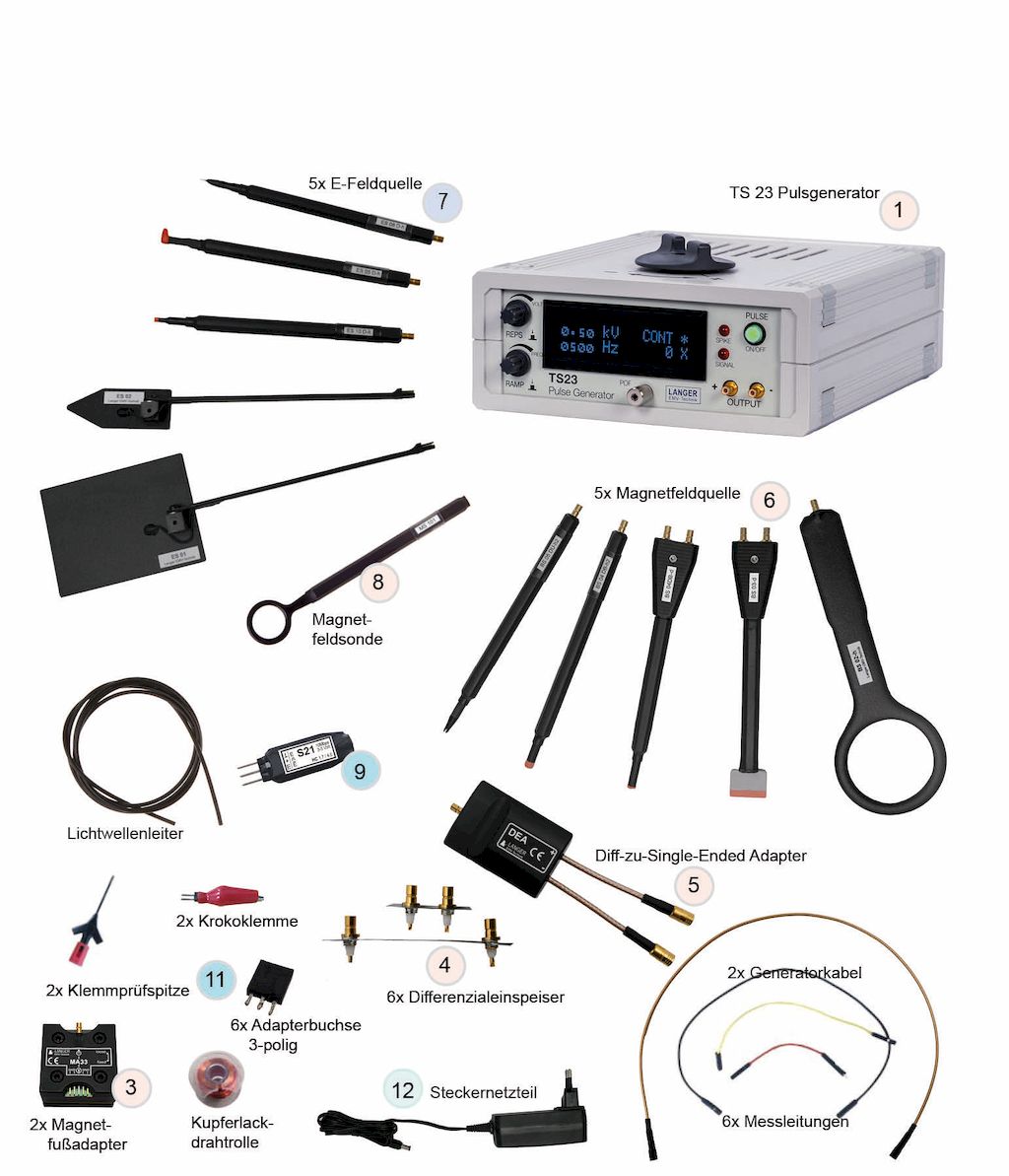

E2 set - Lieferumfang -

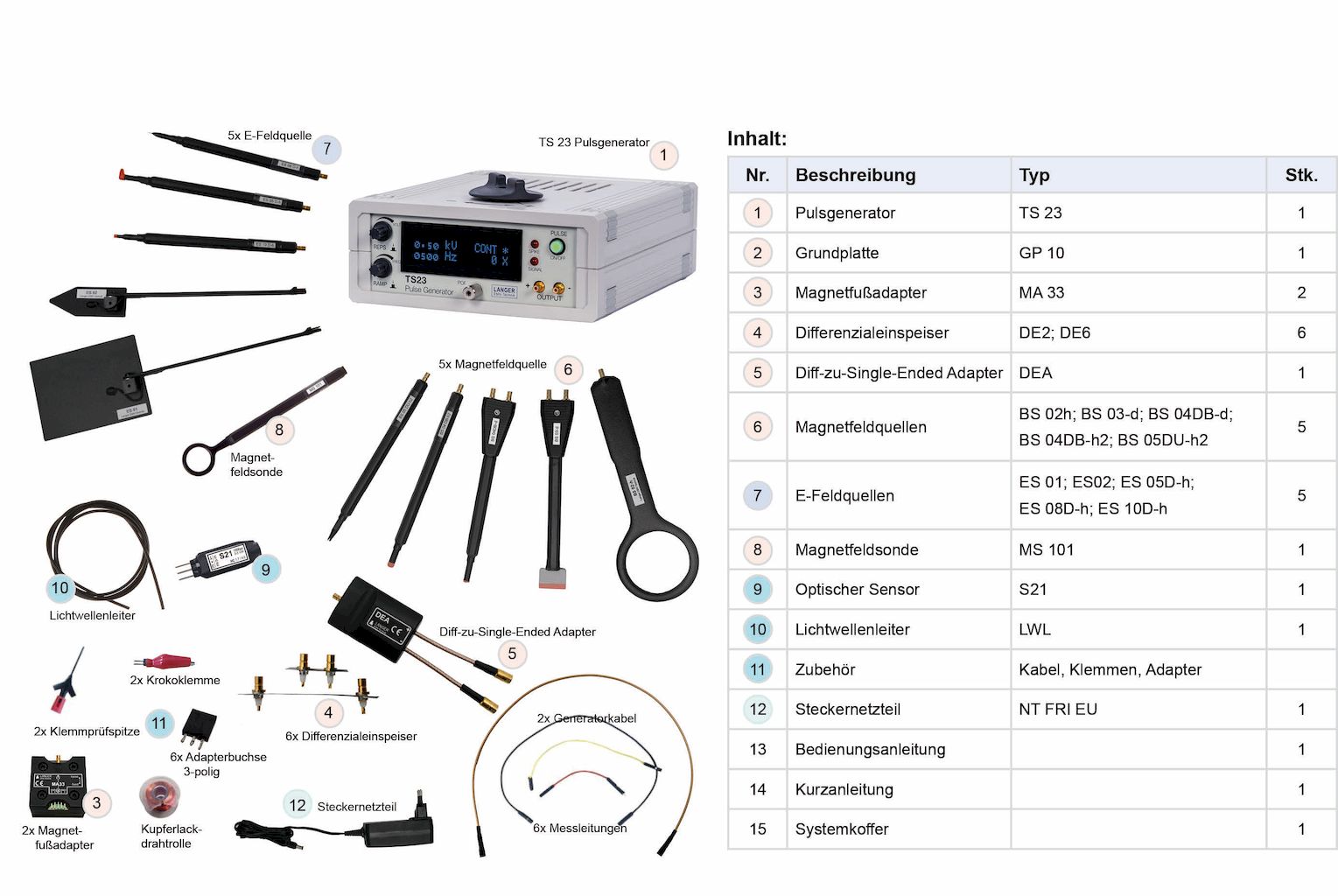

E2 set - Lieferumfang mit Produktbezeichnungen
Kurzbeschreibung
Das E2 set ist ein System von EMV-Werkzeugen zur entwicklungsbegleitenden Entstörung von Baugruppen und Geräten. Es wird zur Entstörung sowie zur Schwachstellenanalyse von Elektronik auf sämtlichen Systemebenen eingesetzt.
Ein typischer Anwendungsfall ist die Analyse von Elektroniken, die die Anforderungen einer EMV-Störfestigkeitsprüfung nicht erfüllt haben und überarbeitet werden müssen.
Ein weiterer Anwendungsbereich ist die präventive Nutzung des Geräts in frühen Entwicklungsphasen, um Schwachstellen frühzeitig zu identifizieren und das Risiko nicht bestandener EMV-Prüfungen zu reduzieren.
Mit dem E2 set lassen sich Fehlerbilder reproduzieren, wie sie bei Prüfungen der Störfestigkeit gegen schnelle transiente Störgrößen (Burst, DIN EN 61000-4-4) sowie gegen elektrostatische Entladungen (ESD, DIN EN 61000-4-2) auftreten.
Dadurch kann direkt die Art der Beeinflussung (magnetisches oder elektrisches Feld) als auch der genaue Ort der Einkopplung auf dem Prüfling bestimmt werden. Änderungen am Schaltungsdesign können unmittelbar mit dem E2 set auf ihre Wirksamkeit überprüft werden.
Der Prüfaufbau ist kompakt und sehr gut für den Einsatz direkt am Arbeitsplatz des Elektronikentwicklers geeignet.
Lieferumfang
- 1x TS 23, Pulsgenerator
- 1x GP 10, Grundplatte E2 set
- 1x MA 33-L, Magnetfußadapter für Ohmsche Einkopplung (links)
- 1x MA 33-R, Magnetfußadapter für Ohmsche Einkopplung (rechts)
- 1x DEA, Diff-zu-Single-Ended Adapter
- 3x DE2, Differentialeinspeiser
- 3x DE6, Differentialeinspeiser
- 1x MS 101, Magnetfeldsonde
- 1x BS 02-h, Magnetfeldquelle
- 1x BS 03-d, Magnetfeldquelle
- 1x BS 04DB-d, Magnetfeldquelle
- 1x BS 04DB-h2, Magnetfeldquelle
- 1x BS 05DU-h2, Magnetfeldquelle
- 1x ES 01-h, E-Feldquelle
- 1x ES 02-h, E-Feldquelle
- 1x ES 05D-h, E-Feldquelle
- 1x ES 08D-h, E-Feldquelle
- 1x ES 10D-h, E-Feldquelle
- 1x NT FRI EU 24V, Steckernetzteil
- 1x S21, Optischer Sensor (10 Mbps)
- 1x LWL Ø 2.2 mm 1.5 m, Lichtwellenleiter einfach 1.5 m
- 1x E2 acc, Zubehör
- 1x E2 case, Systemkoffer
- 1x E2 qg, Koffereinleger TS 23 set
- 1x E2 m, Bedienungsanleitung E2 set
Technische Parameter
| Pulsgenerator TS 23 | |
| Pulsparameter | |
| Anstiegszeit | 1.5 ns |
| Max. Pulsspannung | 2.2 kV (adjustable) |
| Wiederholfrequenz | 1.5 kHz (adjustable) |
| Polarität | +/- (adjustable) |
| Betriebsmodi | Continuous, Ramp, Pulse Groups, External Trigger |
| Optischer Eingang | |
| Lichtwellenleiter | 2.2 mm |
| Max. Frequenz | 5 MHz |
| Min. Impulsbreite | 100 ns |
| Versorgungsspannung | 24 V / 1 A DC |
| Maße (L x B x H) | (160 x 200 x 75) mm |
| Optischer Sensor S21 | |
| Übertragungsbereich | DC ... 10 Mbps |
| LWL-Anschluss | 2.2 mm |
| Versorgungsspannung | (3 - 5) V |
| Stromaufnahme | 10 mA |
