Langer EMV - XF-U 2.5-1, H-Feldsonde 30 MHz bis 6 GHz

XF-U 2.5-1

H-Feldsonde 30 MHz bis 6 GHz

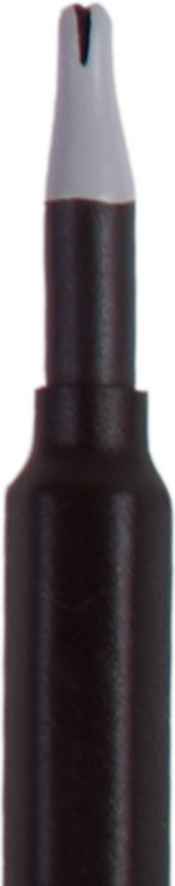

Sondenkopf

Kurzbeschreibung

Die H-Feldsonde XF-U 2,5-1 ist eine Nahfeldsonde. Sie dient der selektiven Erfassung des HF-Stromes in Leiterzügen, SMD-Bauteilen und IC-Pins. Der Sondenkopf besitzt einen magnetisch aktiven Spalt von ca. 0,5 mm Breite. Zur Messung wird die Sonde mit dem Spalt auf Leiterzüge, IC-Anschlüsse oder Anschlüsse von Kondensatoren aufgesetzt.

Die XF-U 2,5-1 ist eine passive Nahfeldsonde. Sie ist für kleine SMD-Bauteile (Pins) geeignet. Die Nahfeldsonde ist klein und handlich. Sie hat eine Mantelstromdämpfung und ist elektrisch geschirmt. Die Nahfeldsonde wird an einen Spektrumanalysator oder ein Oszilloskop mit 50 Ω Eingang angeschlossen. Die H-Feldsonde besitzt intern einen Abschlusswiderstand.

Technische Parameter

Frequenzbereich	30 MHz ... 6 GHz
Auflösung	≈ 0.5 mm
Maße Sondenkopf:	Ø ≈ 4 mm
Anschluss - Ausgang	SMA, female, jack
Gewicht	15 g
Frequenzgang [dBµV] / [dBµA/m]
Korrekturkurve H-Feld [dBµA/m] / [dBµV]
Korrekturkurve Strom [dBµA] / [dBµV]

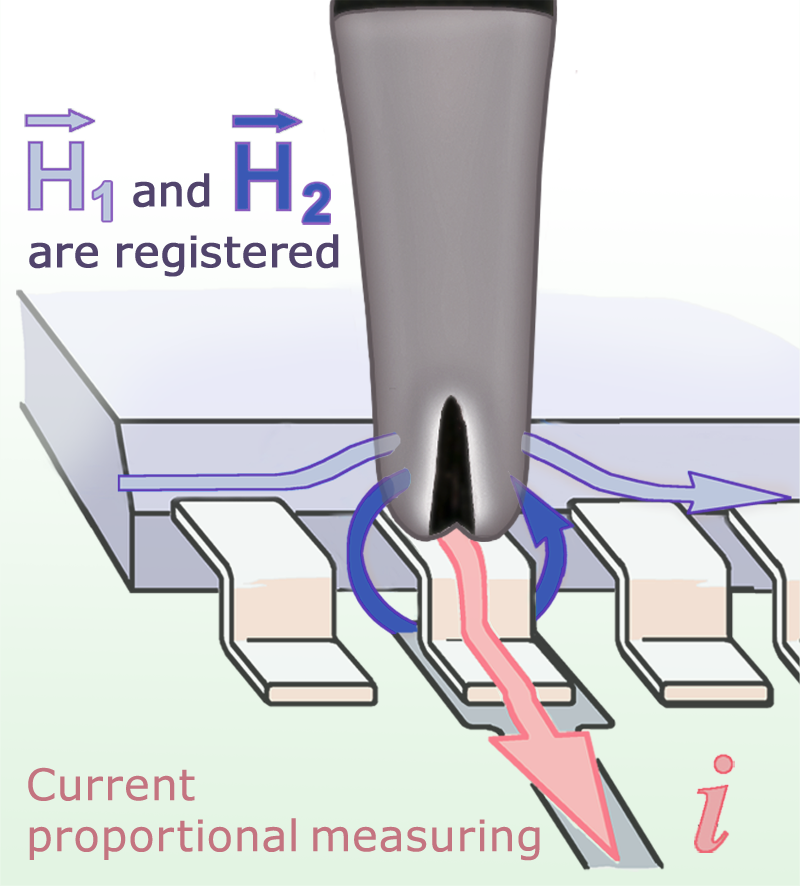

Messprinzip
