ESA1 set
干扰放射开发系统
-
-
Scheme ESA1 -

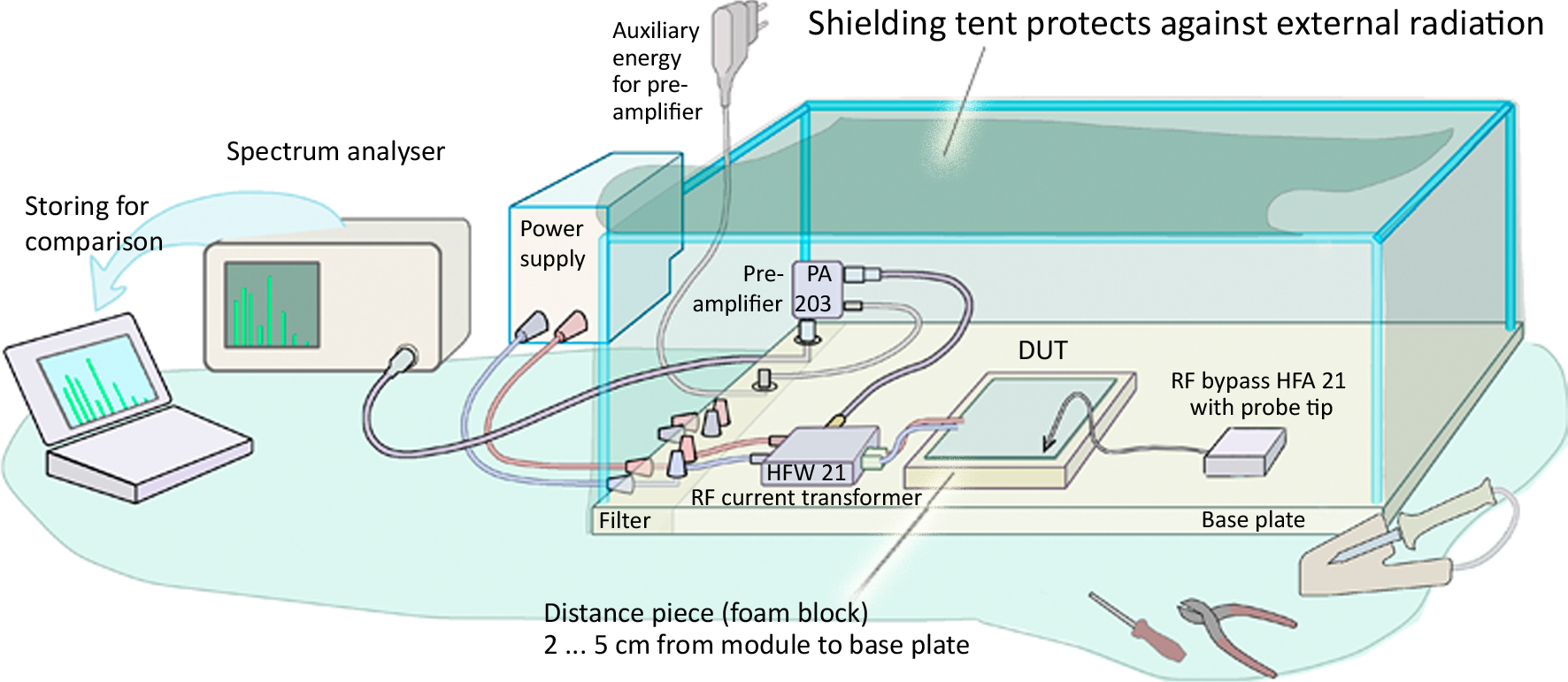

Measurement set-up ESA1 -

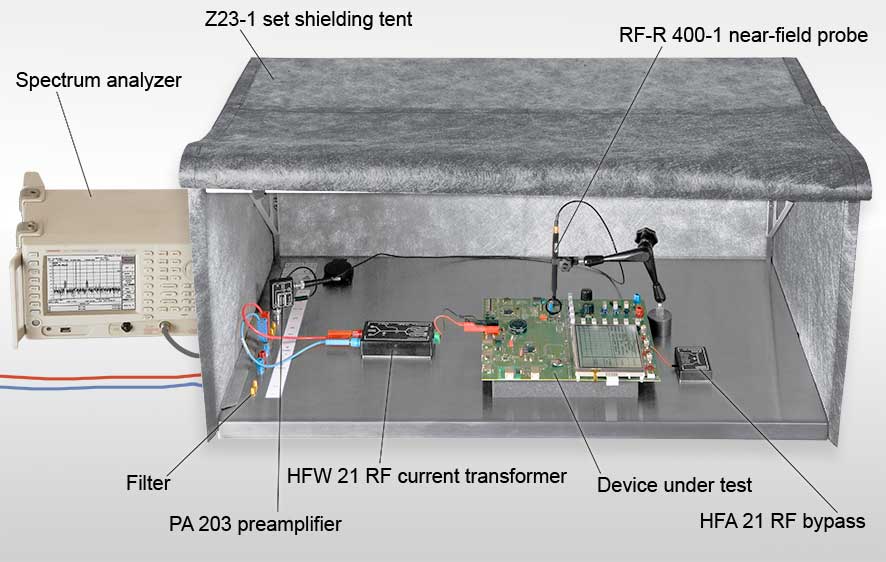

Application with RF-R 400-1 -
Scope of delivery ESA 1k -
ESA1 probes -

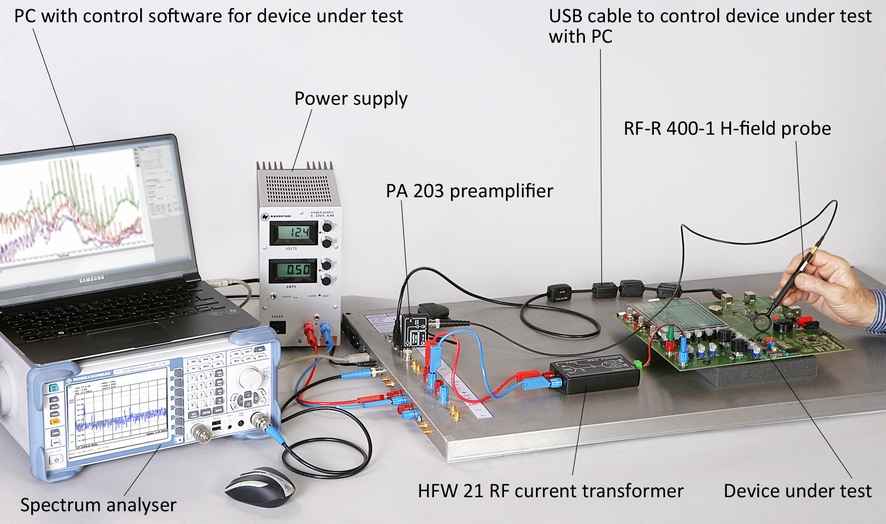

Application with HFW 21 -

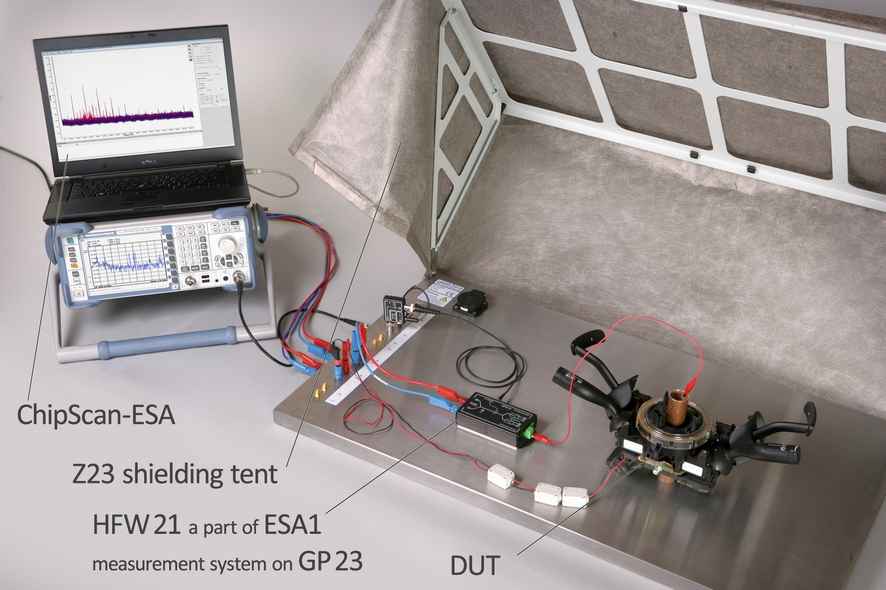

ESA Shielding tent
Short description
ESA1是一套电磁兼容性工具的系统，用于有比较的测量元件组和设备的干扰放射。为了顺利且易理解的排除干扰，这套系统包含了一套根据开发者工作定制的 CS-ESA 软件。这套ESA1为开发者的工作场所而设计。在开发过程中用ESA1进行的干扰放射的测量结果与远场测量或者用模拟电路网络的测量结果成正比。使用ESA1系统中的工具可以定位干扰源，发现干扰放射的作用途径。借此可以找到合理的电磁兼容性方案，并确定其尺寸。用ESA1得到的改进成正比的作用于远场测量的结果
Delivery content
- 1x CS-ESA set, ESA芯片扫描软件
- 1x Dongle
- 1x HFW 21, 射频电流转换器
- 1x HFA 21, 射频引线
- 1x Z23-1 set, 屏蔽篷（900x500x400 mm）
- 1x PA 203 BNC, 前置放大器（100KHz-3GHz）
- 1x RF-B 0.3-3, 迷你型磁场探头（30MHz-3GHz）
- 1x RF-B 3-2, 磁场探头（30MHz-3GHz）
- 1x RF-E 02, 电场探头（30MHz-3GHz）
- 1x RF-E 05, 电场探头（30MHz-3GHz）
- 1x RF-E 10, 电场探头（30MHz-3GHz）
- 1x RF-R 0.3-3, 迷你型磁场探头（30MHz-3GHz）
- 1x RF-R 3-2, 磁场探头（30MHz-3GHz）
- 1x RF-R 50-1, 磁场探头（30MHz-3GHz）
- 1x RF-R 400-1, 磁场探头（30MHz-3GHz）
- 1x RF-U 2.5-2, 磁场探头（30MHz-3GHz）
- 1x RF-U 5-2, 磁场探头（30MHz-3GHz）
- 1x ESA1 acc
- 1x ESA1 case
- 1x ESA1 m, 操作指南
Technical parameters
| HFW 21 射频电流转换器 | |
| 频率范围 | 100 kHz - 1 GHz |
| 持久载荷能力 | |
| 电流 | 10 A |
| 耐压强度 | 50 V |
| 尺寸 (L x W x H) | (135 x 32 x 28) mm |
| HFA 21 射频引线 | |
| 电容量 | 10 pF ... 100 nF |
| 耐压强度 | 50 V |
| 屏蔽篷 (900x500x400 mm) | |
| 屏蔽衰减 | 45 dB - 50 dB / 30 MHz - 1GHz |
| 尺寸 (L x W x H) | (900 x 500 x 400) mm |
| 重量 | 12 kg |
| 近场探头组 | |
| 频率范围 | 30 MHz - 3 GHz |
| ESA芯片扫描软件 | |
| 操作系统 | Windows XP/Vista/7 (latest service packs) |
| PA 203 前置放大器 | |
| 频率范围 | 100 kHz - 3 GHz |
| 放大 | 20 dB |
| 电源电压 | 12 V DC |
| 电流输入 | 50 mA |
| 最大输入功率 | +13 dBm |
| 频率特性（细节） |
|
Delivery content details
-
CS-ESA set
ESA芯片扫描软件
ESA芯片扫描软件用于遥控频谱分析仪，存储并记录测量曲线。这些曲线可以任意的相互或者与校正曲线、与频率相关的曲线和曲线常数换算。
-
Dongle
-
HFW 21
射频电流转换器
射频电流转换器可以测量受试设备线路中的高频电流。它将电流导向接地板，从而独立测量同步电流和推挽电流。在优化逻辑电路元件方面具备一定优势。通过PA 203和PA 303 可以放大HFW 21 的输出信号。
-
HFA 21
射频引线
射频引线补充了射频电流转化器的不足，在需要时可以在受试设备和GP 23型接地板之间另外建立一个电容式或直流式连接。主要用于模拟正常工作时连接的线路和与环境间电容。通过HFA 21 中包含的电容可以将射频干扰电流导向接地板。
-
Z23-1 set
屏蔽篷（900x500x400 mm）
Z23-1型屏蔽篷由与篷面相连的拉杆和GP 23型接地板组成。目的是屏蔽测试装置外部的射频磁场，或者保护测试仪器，例如ESD测试。从前方可以轻松的开合屏蔽篷，便于随时操作受试设备。也可以向后翻转，从而使操作更方便。
-
PA 203 BNC
前置放大器（100KHz-3GHz）
PA 203用于放大测试信号，譬如高分辨率近场探头的微弱信号。PA 203的输入输出端口采用50Ω BNC连接器（PA 203BNC）或者SMA型连接器（PA 203 SMA）。
-
RF-B 0.3-3
迷你型磁场探头（30MHz-3GHz）
RF-B 0.3-3型磁场探头用于在极小空间内检测与探针针尖垂直的磁感线。探头内的线圈与探针柄相对垂直。测量时它可以直接靠在受测物上。
-
RF-B 3-2
磁场探头（30MHz-3GHz）
RF-B 3-2型磁场探头的测量线圈垂直于探头轴。将探头垂直放置到受测物上，测量线圈直接位于平面电路板的表面。如此便可测量通常难以接近的电路板表面，比如在开关稳压器的较大部件之间。
-
RF-E 02
电场探头（30MHz-3GHz）
RF-E 02型近场探头用于测量总线结构、较大的元器件或者供电表面产生的耦合电场。探头下方的电极面积大约是2 cm x 5 cm。该探头用于在距离模块1cm到2 cm的位置检测。
-
RF-E 05
电场探头（30MHz-3GHz）
RF-E 05探头顶端的电极仅有0.5mm宽，可以非常准确地定位主频线、IC引脚或者较小元件产生的电场。
-
RF-E 10
电场探头（30MHz-3GHz）
RF-E 10型电场探头的电极位于探头下边，约0.2mm宽，可以定位最小的电场源，例如0.1mm宽的导线，高引脚数集成电路的单个引脚。
-
RF-R 0.3-3
迷你型磁场探头（30MHz-3GHz）
RF-R 0.3-3型磁场探头的探针很小，能够以很高的分辨率测量高频磁场，从而识别出产生干扰的最小元件。此外，小探头适合于在很难靠近的位置进行测量，例如在集成电路引脚周围。
-
RF-R 3-2
磁场探头（30MHz-3GHz）
RF-R 3-2型近场探头，分辨率高，用于直接检测电子组装件上的射频磁场，例如引脚区域、集成电路外壳、导线、旁路电容器和电磁兼容性（EMC）元件等的磁场。
-
RF-R 50-1
磁场探头（30MHz-3GHz）
RF-R 50-1型磁场探头适于在约3cm距离以内测量模块、设备或电缆。这种磁场探头能够识别出大型元器件是否为潜在的干扰源。
-
RF-R 400-1
磁场探头（30MHz-3GHz）
RF-R 400-1型磁场探头，由于其直径较大（25mm），因而灵敏度很高，适合在10cm以内的距离检测模块和设备。
-
RF-U 2.5-2
磁场探头（30MHz-3GHz）
RF-U 2.5-2型磁场探头是一个近场探头，用于检测导线、元件引脚、SMD组件和集成电路引脚中的射频电流。这个探头顶端有一个约0.5mm宽的磁场敏感缺口，测试时将这个缺口放在被测对象上。
-
RF-U 5-2
磁场探头（30MHz-3GHz）
RF-U 5-2型磁场探头特别适于探测宽导线、电缆、连接件、电子元器件及其连接口的磁场。这种磁场探头的工作方式类似于电流钳。
-
ESA1 acc
-
ESA1 case
-
ESA1 m
操作指南
