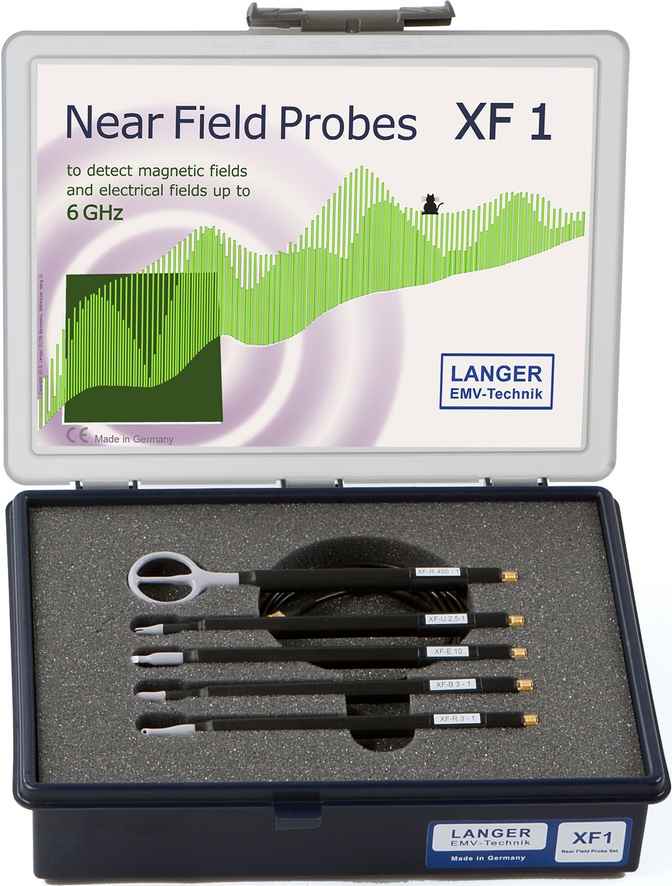

无源XF(30 MHz - 6 GHz)

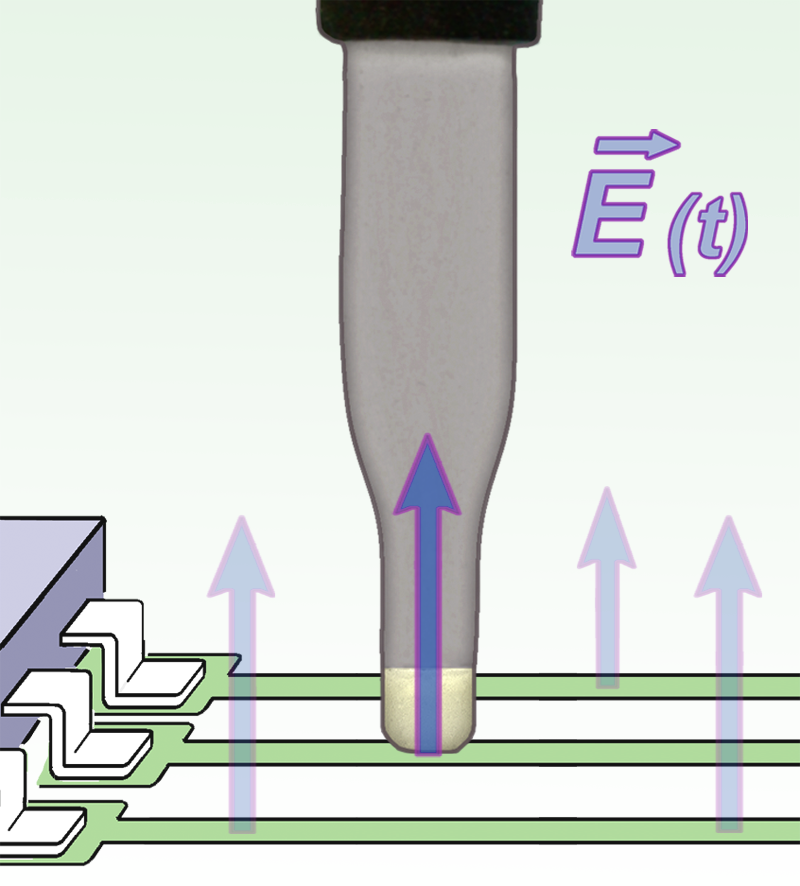

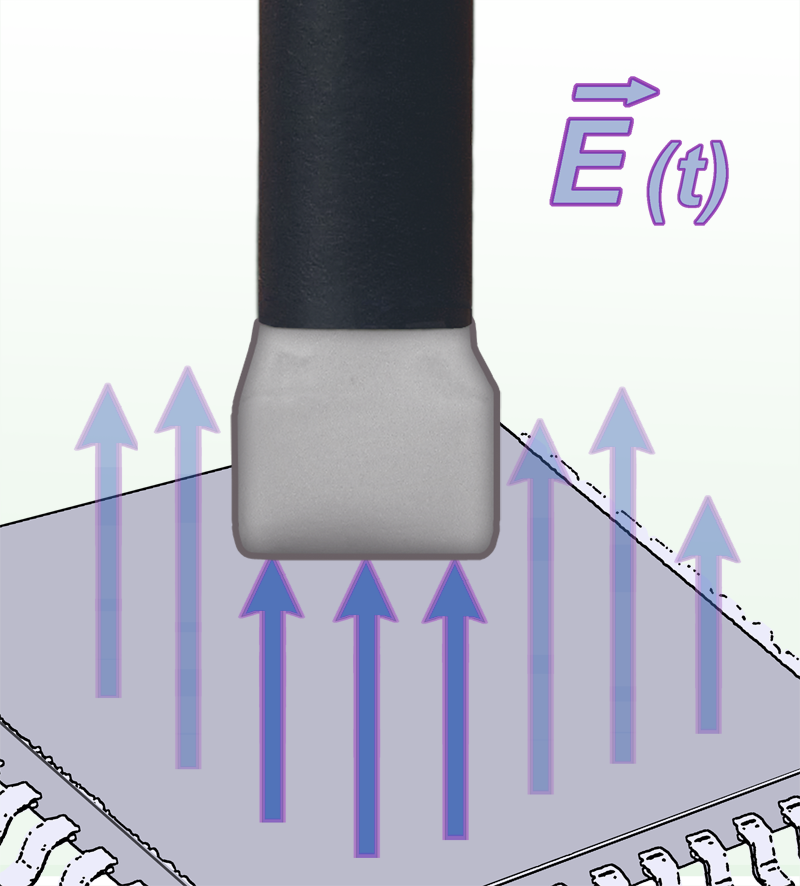

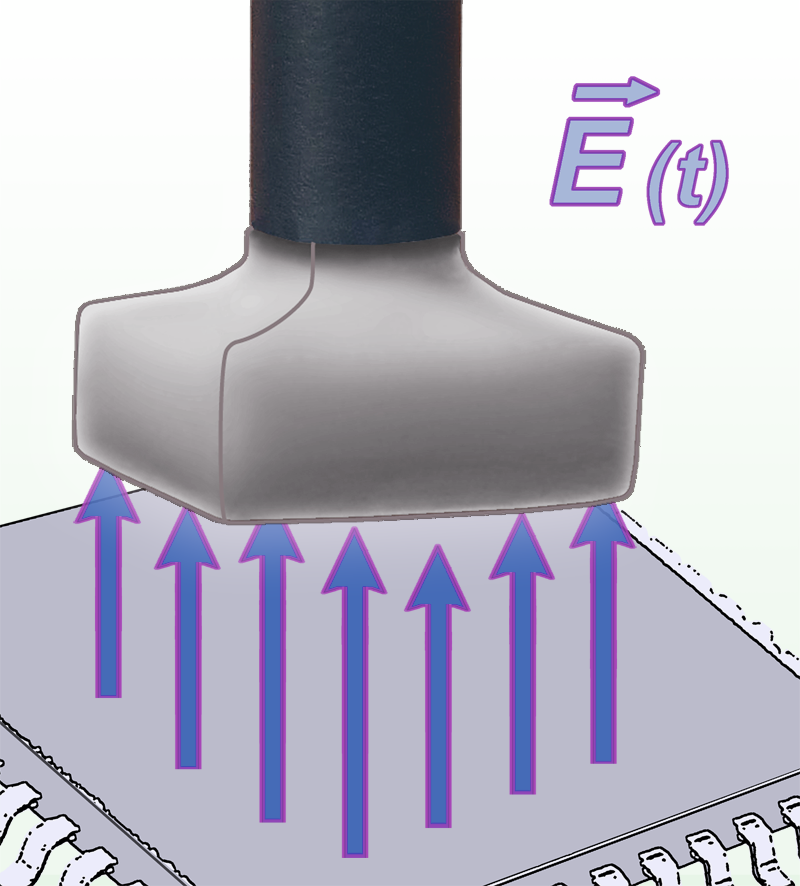

XF系列探头包含4个无源磁场探头和3个无源电场探头,用于在电子模块研发阶段进行电场和磁场的测量,覆盖频率范围为30MHz到6GHz。这种探头内置阻抗匹配器,因而与其他探头(如RF型探头)相比在低频区域较不敏感。由于其频率范围宽并包含从很大到很小尺寸的各种探头,因而有着广泛的应用。探头的组合完全按照顾客的需求。

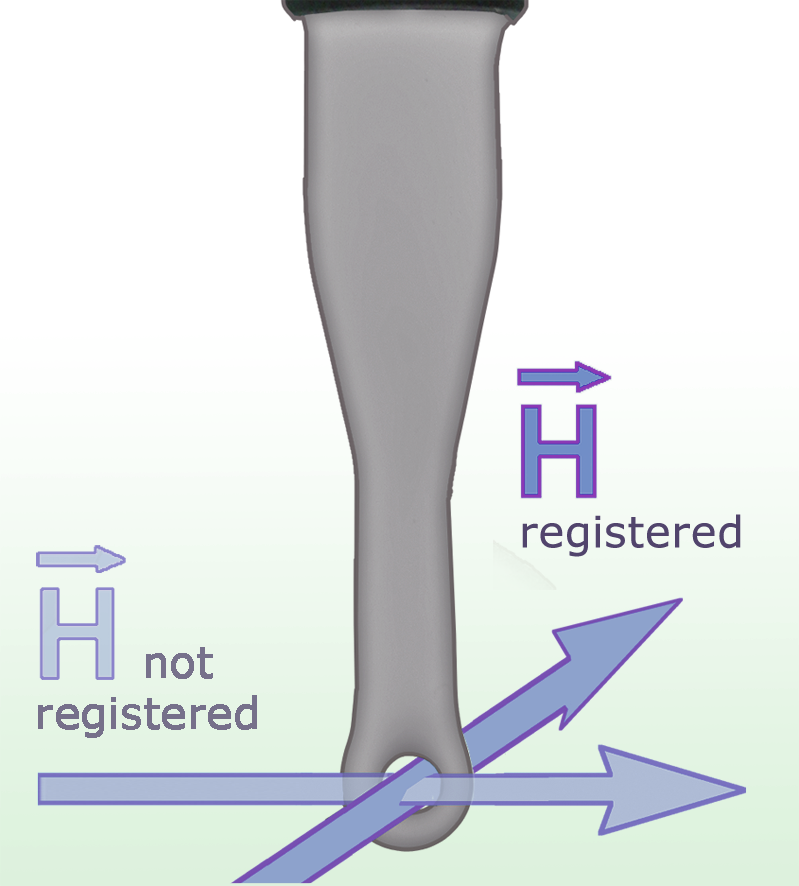

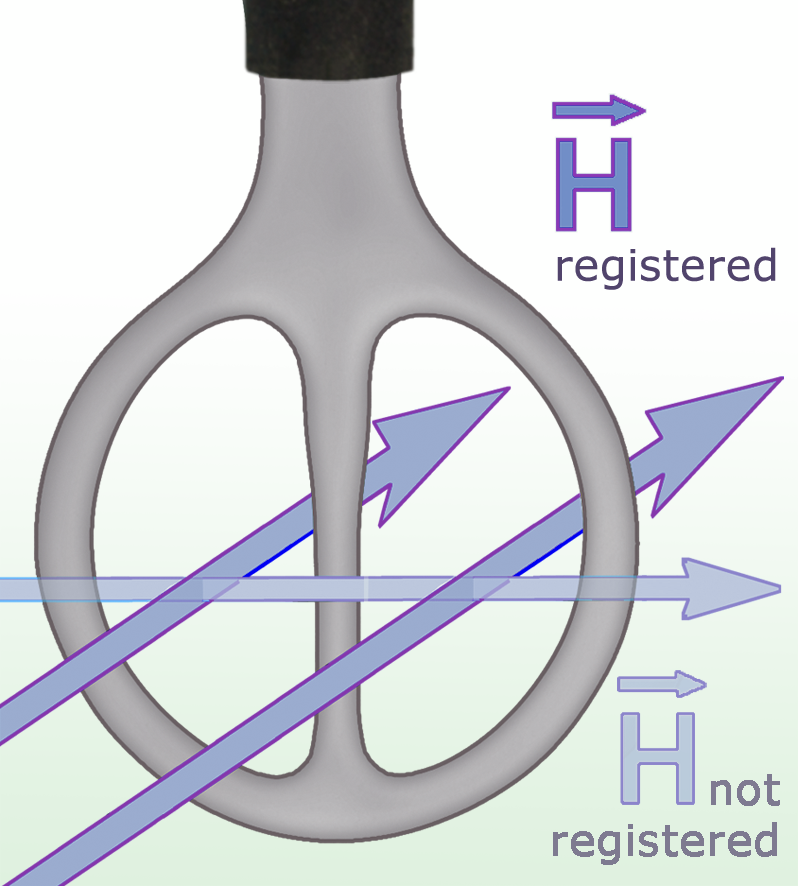

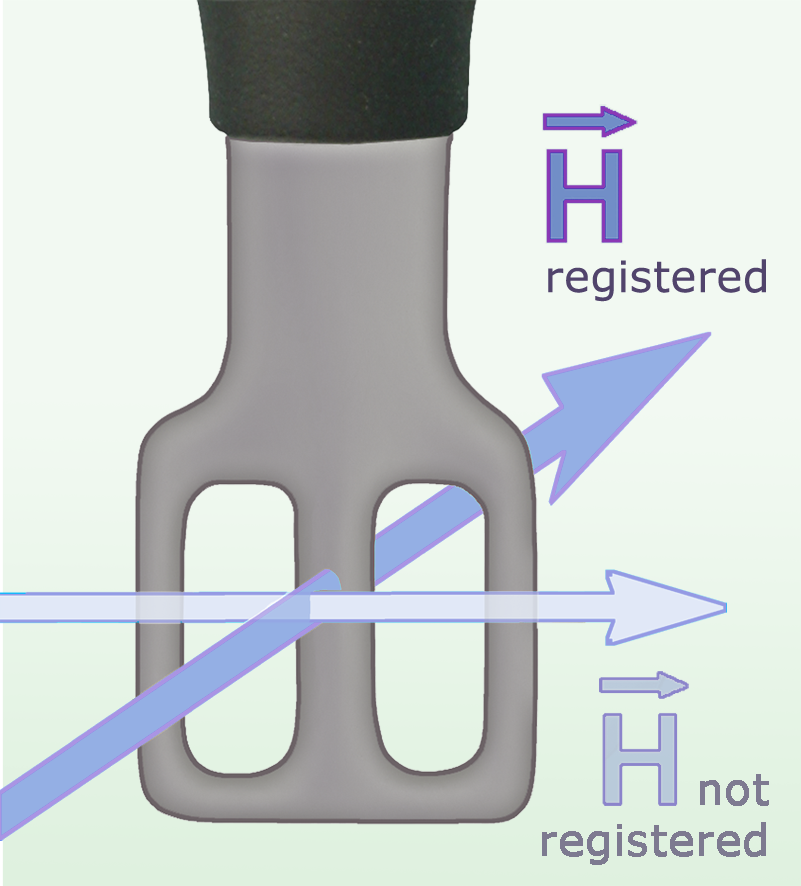

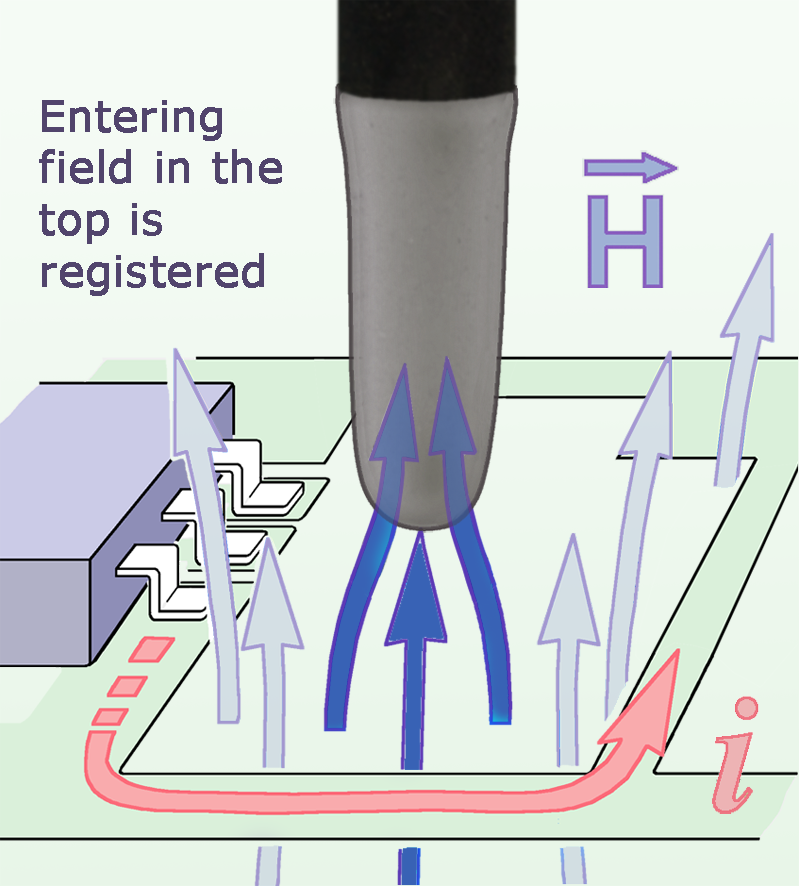

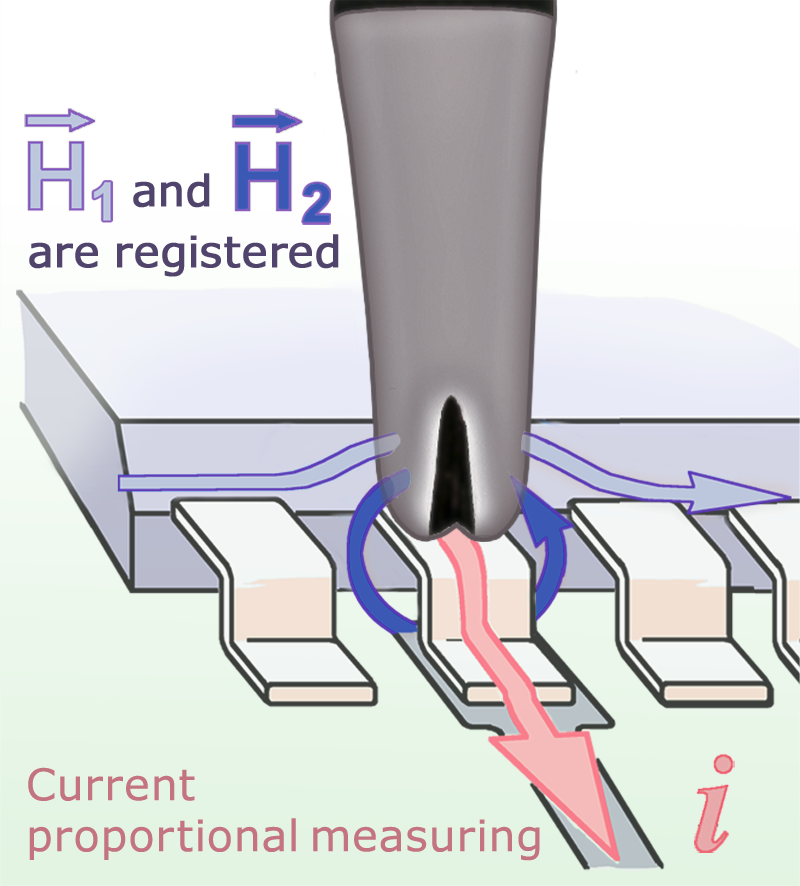

XF系列的探头可以用于逐步查找模块的干扰场源。我们建议,首先使用大型高灵敏探头从远距离查找模块的干扰放射源,然后再用更高分辨率的探头进一步精确定位干扰源。通过相应地操作近场探头,能够测量出电磁场的方向及其分布。这种近场探头小巧轻便,并采用外皮电流衰减。磁场探头采用电屏蔽设计。
这种近场探头可以接到频谱分析仪或示波器的50Ω输入端。这些近场探头的内部安装有终端电阻。

The XF near-field probes are not suitable for RF coupling (injection)!
